12um 640x512 યુએસબી આઉટપુટ કોમ્પેક્ટ કદ થર્મલ મોડ્યુલ

નમૂનો

એસજી - htm06u2 - ટી 9

એસજી - htm06u2 - ટી 15

એસજી - htm06u2 - ટી 19

એસજી - htm06u2 - ટી 25

થર્મલ મોડ્યુલ

સંવેદના

વોક્સ અનકૂલ્ડ ફોકલ પ્લેન એરે

મહત્તમ. ઠરાવ

640 × 512

હરણ દર

એડજસ્ટેબલ, 6 હર્ટ્ઝથી 30 હર્ટ્ઝ

પિક્સેલ અંતરાલ

12 μm

પ્રતિભાવ તરંગ બેન્ડ

8μm થી 14μm

Netંચું કરવું

M 40 એમકે (@ 25 ° સે), એફ# = 1.0

લેન્સ (કેન્દ્રીય લંબાઈ)

9.1 મીમી

15 મીમી

19 મીમી

25 મીમી

એફ નંબર

એફ 1.0

એફ 1.0

એફ 1.0

એફ 1.0

આઇફૂવ

1.3mrad

0.8mrad

0.6mrad

0.48mrad

દૃશ્યનું ક્ષેત્ર (એચ × વી)

48.3 ° × 38.6 °

29.3 ° × 23.4 °

22.8 ° × 18.4 °

17.46 ° × 14.01 °

મિનિટ. કેન્દ્રિત અંતર

2m

5m

7m

8m

તાપમાન માપદંડ

તાપમાન -શ્રેણી

- 20 ° સે ~+150 ° સે અને 100 ° સે ~ 550 ° સે

તાપમાનની ચોકસાઈ

આજુબાજુના તાપમાનમાં મહત્તમ (± 2 ° સે, ± 2%) 25 ° સે અને 0 ° સે ઉપર object બ્જેક્ટ તાપમાન

તાપમાન

(0.65 × 0.65 એમ પર આધારિત)

10 મી (દૂર)

15 મી (દૂર)

20 મી (દૂર)

25 મી (દૂર)

તાપ

3 તાપમાન માપન નિયમ પ્રકારો, 21 નિયમો (10 પોઇન્ટ, 10 પ્રદેશો અને 1 લાઇન)

આંકડા ઉત્પાદન

16 બીટ તાપમાન ડેટા

તસવીર

વિપરીત ગોઠવણ

હા

તેજસ્વી ગોઠવણ

હા

પ palપન

રંગ એડજસ્ટેબલ, ડિફ default લ્ટ સફેદ ગરમ 15 પેલેટ્સ

એફએફસી (ફ્લેટ ફીલ્ડ કરેક્શન) મોડ

સ્વત., મેન્યુઅલ, બાહ્ય કરેક્શન

ડી.ડી.ડી.

હા

સામાન્ય

હાર્ડવેર ઇન્ટરફેસ

યુએસબી 2.0 એફપીસી

શક્તિ

ડીસી 5 વી ± 5%

વીજળી -વપરાશ

.50.55W

.50.55W

.50.55W

.60.65W

કંપન અને આંચકો

કંપન: સિનુસાઇડલ કંપન, 20 મી/સે ², 3 - અક્ષ

આંચકો: અડધા સાઇન વેવ, 30 ગ્રામ/11 એમએસ, 3 - અક્ષ 6 - વે

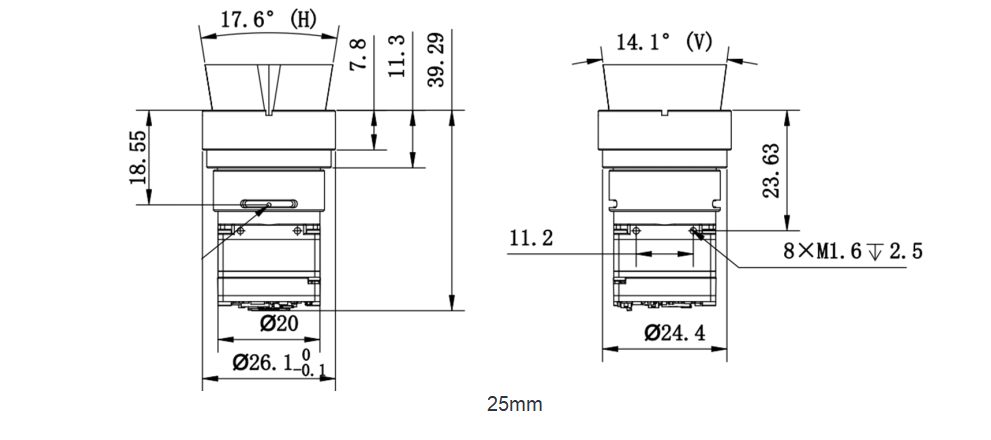

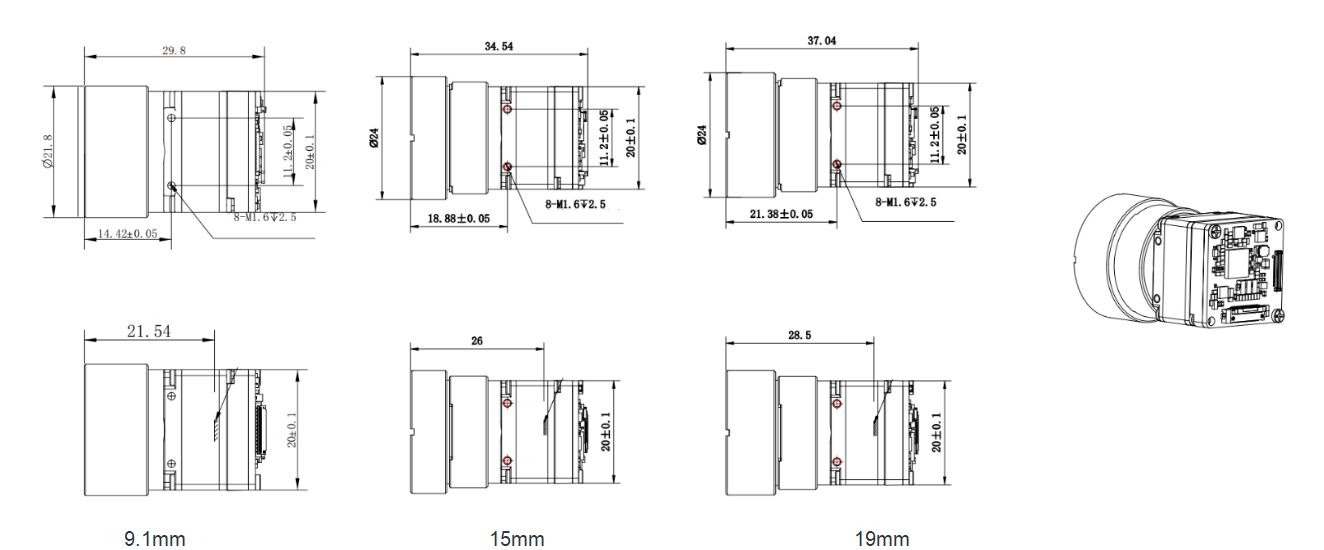

પરિમાણ (મીમી)

29.8*20*20 મીમી

34.54*20*20 મીમી

37.04*20*20 મીમી

39.29*20*20 મીમી

વજન

≤22 જી

≤28 જી

≤32 જી

≤33 જી

કામકાજનું તાપમાન

- 40 ° સે ~ 70 ° સે
